Meus Projetos / My Work

Capela da Misssão Evangélica Yaweh Shammah

            Responsável técnico pelo Projeto e pela Execução da Estrutura Metálica de uma capela da Missão Evangélica Yaweh Shammah, situada no município de Lindolfo Collor/RS. Desde o início, a escolha da telha metálica do tipo Gravilhada, por ter espaçamentos semelhantes à telha cerâmica, fez com que o detalhamento da estrutura fosse diferenciado. Foram estudados os melhores perfis para cada elemento da cobertura, sendo utilizado várias opções para tesouras treliçadas, terças, caibros e ripas (todos itens são elementos metálicos). Foi especificado também mantas de fibra de vidro para isolamento termo-acústico, instaladas na obra. Área total de 155m².


Calçados Beira Rio

           Responsável técnico pelo Projeto e pela Execução da Estrutura Metálica na obra da nova unidade fabril da Calçados Beira Rio S.A. , situada no município de Teutônia/RS. A obra consiste em um Pavilhão Industrial, com vão livre de 45m e prédios anexos a este principal (Sanitário/Vestiário para funcionários e Administrativo). Os pilares e vigas foram executados em Concreto Armado Pré-moldado, enquanto a Cobertura em Estrutura Metálica treliçada.

Foi feito um estudo da melhor tipologia da estrutura metálica a ser empregada, pois a obra exigia um vão livre grande e uma sobrecarga de vários elementos (forro, instalações hidráulicas de prevenção contra incêndio, iluminação, etc). Para a estrutura principal (tesouras) do pavilhão foi especificada treliça em duas águas de banzos paralelos e, para a cobertura dos prédios anexos, treliças em uma água. As telhas de cobertura escolhidas foram metálicas tipo sanduíche, de composição interna em material isolante termo-acústico. Área total de 8.371m² (pavilhão e anexos).

Metalúrgica Altero

Responsável pelo Projeto e Execução da Estrutura Metálica da ampliação da Metalúrgica Altero, no município de Sapiranga/RS. Trata-se de uma obra em duas naves contíguas. A especificação partiu, logo de início, com aço estrutural nos pilares, cobertura e fechamento com telhas. A escolha foi por estrutura principal treliçada (pilares e tesouras) em perfis U de chapa dobrada. A cobertura foi projetada em duas águas, em cada nave, bi-apoiada. Área total de 2.215m².

Fábrica de Vidros Planos e Laminados

Responsável Técnico pelo Projeto e pela Execução da Estrutura Metálica de uma fábrica de vidros no município de Araricá/RS. A escolha foi por pilares e tesouras treliçadas, e cobertura em duas águas. A estrutura foi dimensionada levando em consideração cargas atuantes e peso próprio de uma Ponte Rolante. Foi escolhido também o fechamento em telhas e terças metálicas em todas as fachadas, e criei sistemas de ventilação natural adicionais. Área total de 2.200m².

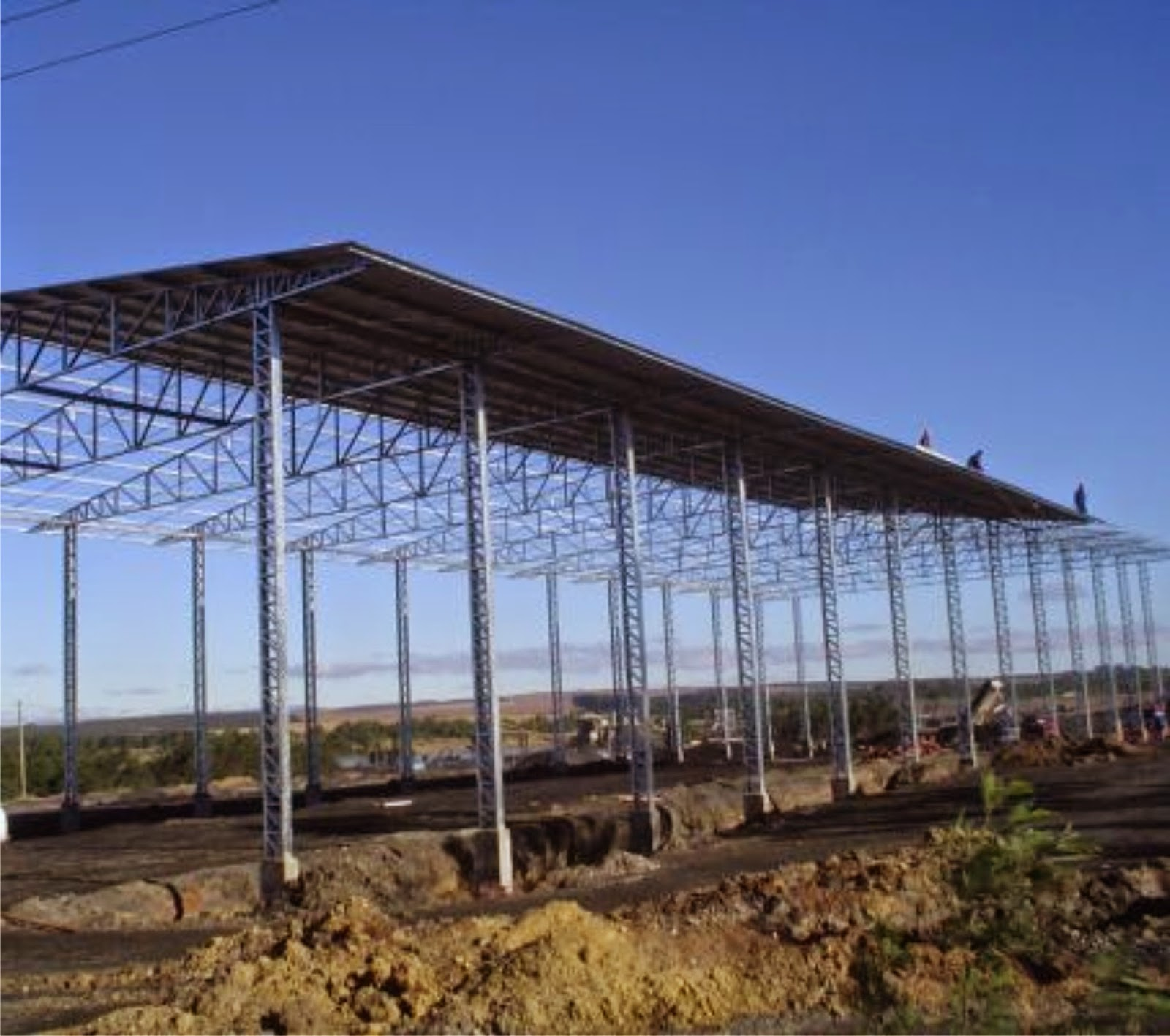

Copelmi Mineração

Responsável Técnico pelo Projeto e pela Execução da Estrutura Metálica de um telheiro para Mineração no município de Butiá/RS. A escolha foi por pilares e tesouras treliçadas, e cobertura em duas águas. Área total de 1.118m².

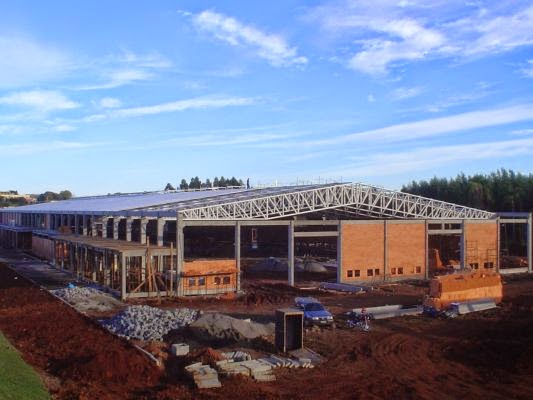

Pavilhão Industrial Picada Café

Responsável Técnico pelo projeto e execução da estrutura metálica de um Pavilhão Industrial, no município de Picada Café/RS. O Pavilhão, desde o início foi especificado inteiramente com estrutura metálica. Pilares, cobertura e mezanino interno foram executados com perfis de chapa dobrada, estudando-se as interfaces com alvenaria e esquadrias. Área total de cobertura de 544m².

CR Die Mentz

Responsável pelo Projeto e Execução da Estrutura Metálica do Centro de Distribuição das Lojas CR Die Mentz, no município de Portão/RS. Trata-se de uma obra em várias naves contíguas. A especificação partiu, logo de início, com aço estrutural nos pilares, cobertura e fechamento parcial com telhas. A escolha foi por estrutura principal treliçada (pilares e tesouras) em perfis U de chapa dobrada. A cobertura foi projetada em duas águas, em cada nave, bi-apoiada. Quanto ao fechamento foi previsto interface com blocos de concreto pois, há fechamento até certo altura com estes blocos e acima deles com terças e telhas metálicas. Área total de 8.816m².

Prat-K / Famastil
Participei do projeto e execução da Estrutura Metálica da ampliação da Fábrica da Prat-K/ Famastil, no município de Gramado/RS. Trata-se de uma obra em duas águas, com pilares e tesouras treliçadas. O fechamento foi especificado com terças e telhas metálicas em todas as fachadas, além disso criei um sistema de ventilação natural auxiliar. Área total de 3.200m².

Posto Ipiranga

Participei do projeto e execução da Estrutura Metálica de um Posto de Combustível Ipiranga, no município de Nova Petrópolis/RS. Trata-se de uma estrutura separada em dois lados, e entre ela uma estrutura para cobertura em policarbonato. Pilares tubulares, cobertura e platibanda treliçada.

Zanon Transportes

Participei do projeto e execução da Estrutura Metálica de um Centro Logístico da Zanon Transportes, no município de Rio Grande/RS. Trata-se de uma estrutura treliçada em 2 águas. Pilares e Vigas foram executados em Concreto Armado Pré-moldado. Área total de 12.000m².

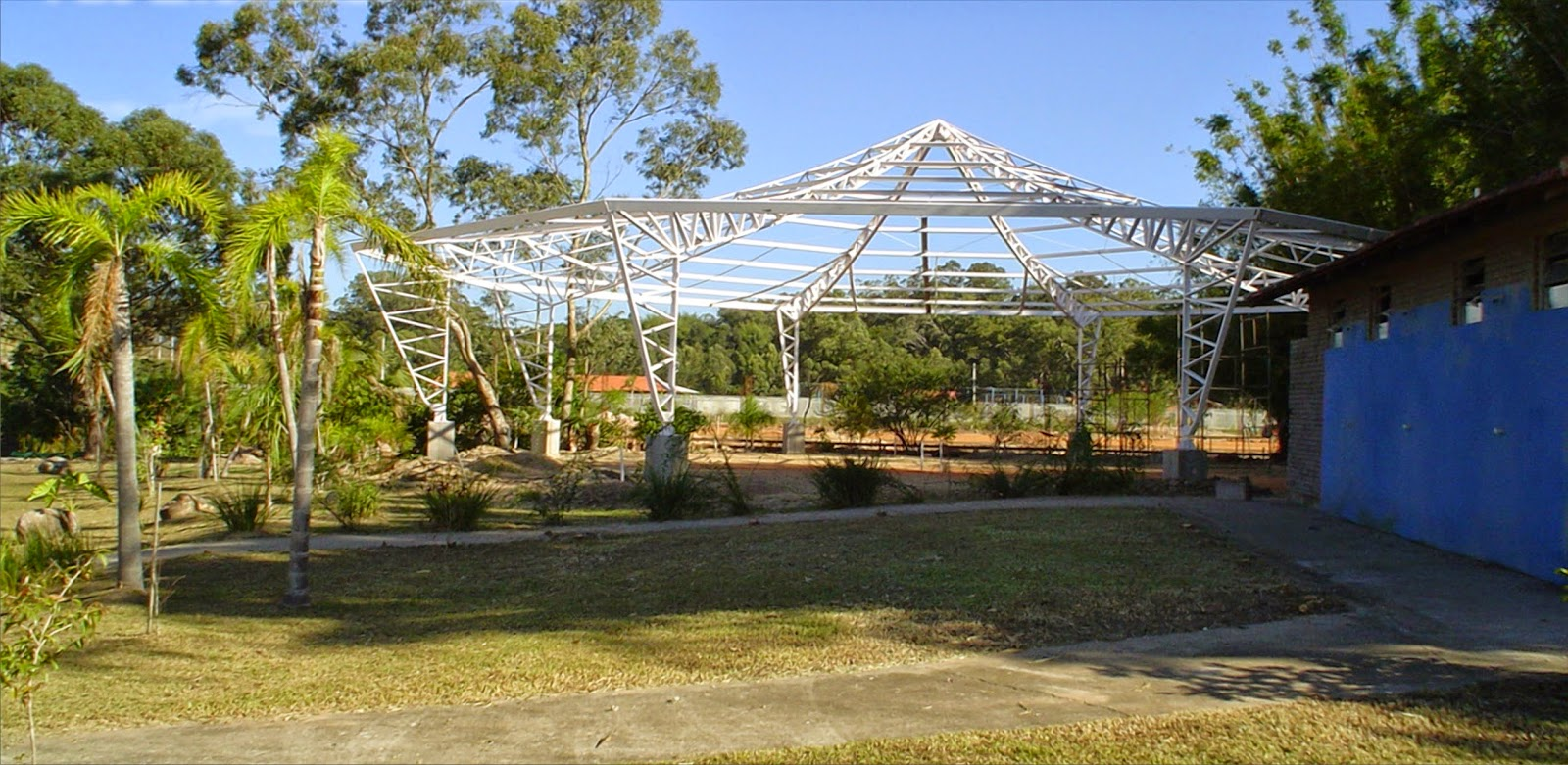

Hípica Terra Ville

 Participei do projeto e execução da cobertura de uma Hípica no Terra Ville, no município de Porto Alegre/RS. A obra consiste em duas edificações, sendo a primeira para as provas de Hipismo composta por uma cobertura treliçada de 50,80m de vão livre e com uma altura central de aproximadamente 8m. A outra edificação é um Redondel, onde se comercializam os cavalos e demais animais da Hípica. Esta segunda estrutura é totalmente diferenciada e lembra a lona de um circo. Área total de 4.400m².

Capela da Mitra Diocesana de Caxias do Sul

Participei do projeto e execução da cobertura da capela da Mitra Diocesana, no município de Caxias do Sul/RS. A proposta estrutural é uma cobertura em abóboda com uma abertura central em nível mais alto para entrada de iluminação natural e permitindo instalação de esquadrias. Esta região central da estrutura possui um anel de compressão, o que exigiu um estudo bastante aprofundado e preciso desde a medição no canteiro de obras até o planejamento das instalações das telhas.

Utresa

 Participei do projeto e execução da estrutura metálica de um Telheiro no Centro de Tratamentos de Resíduos da Utresa, no município de Estância Velha/RS. A estrutura principal é treliçada (pilares e tesouras) em perfis U de chapa dobradas, e o vão livre é de 35m. Área total de 2.300m².

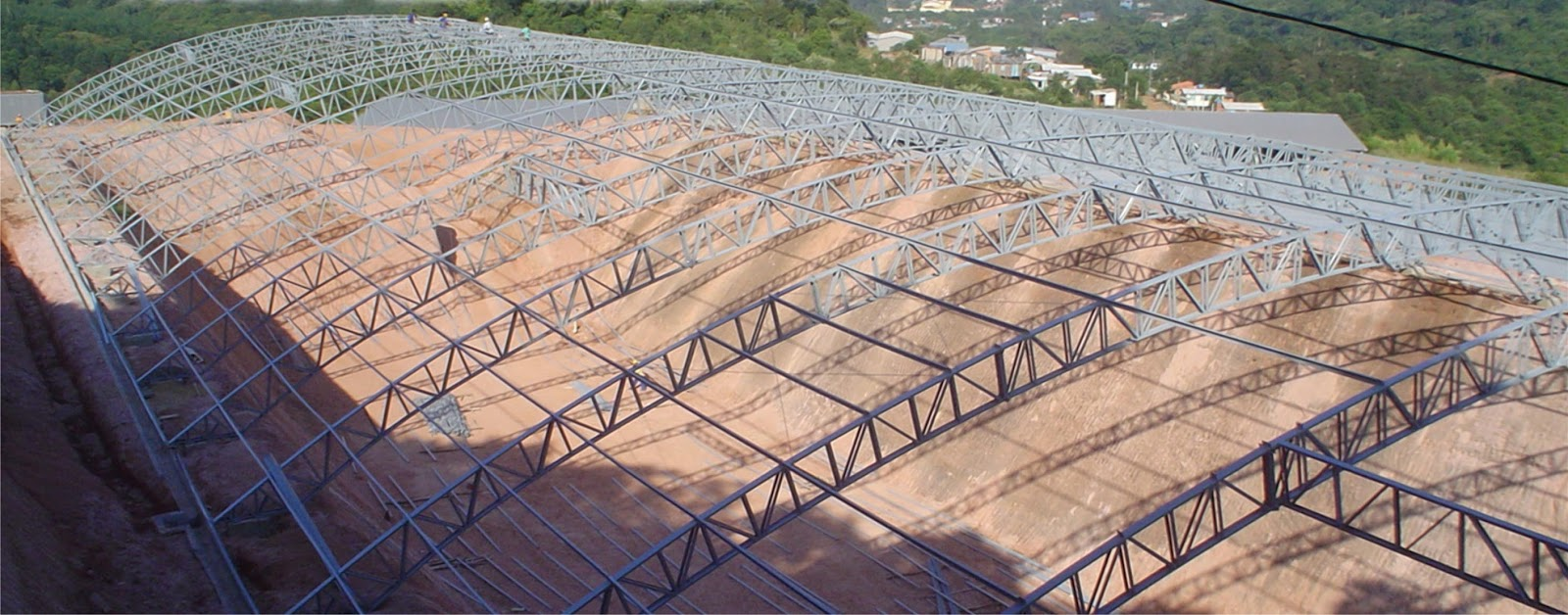

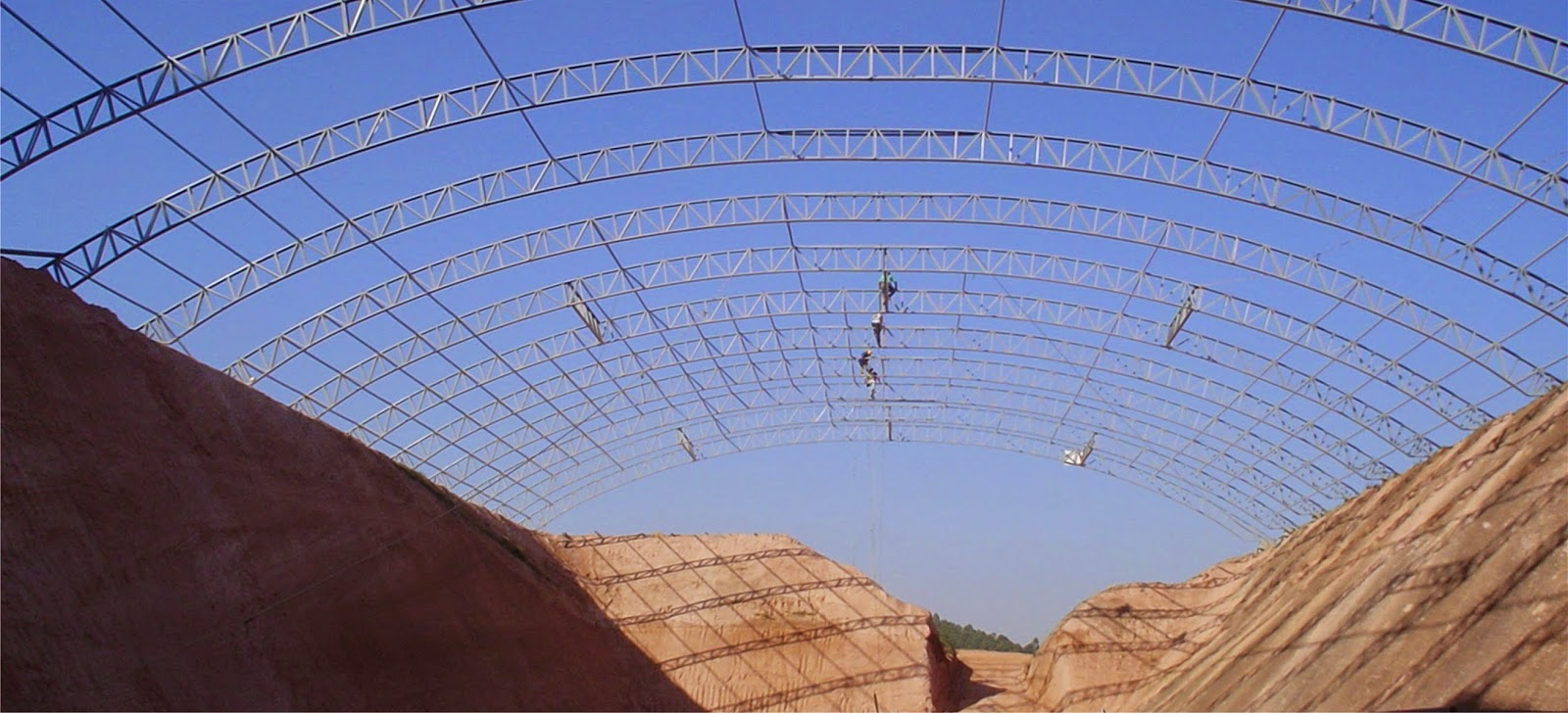

Depósito de Resíduos Sólidos

Participei do projeto e execução da estrutura metálica da cobertura de um Depósito de Resíduos Industriais, no município de Novo Hamburgo/RS. A estrutura é composta por Arcos treliçados vencendo um vão livre de 42m, terças e travamentos. Área total de 4.200m².

Ginásio Esportivo Lindolfo Collor

 Participei do projeto e execução da estrutura metálica da cobertura de um Ginásio esportivo, no município de Lindolfo Collor/RS. Tesouras treliçadas em duas águas. Área total de 1.400m².

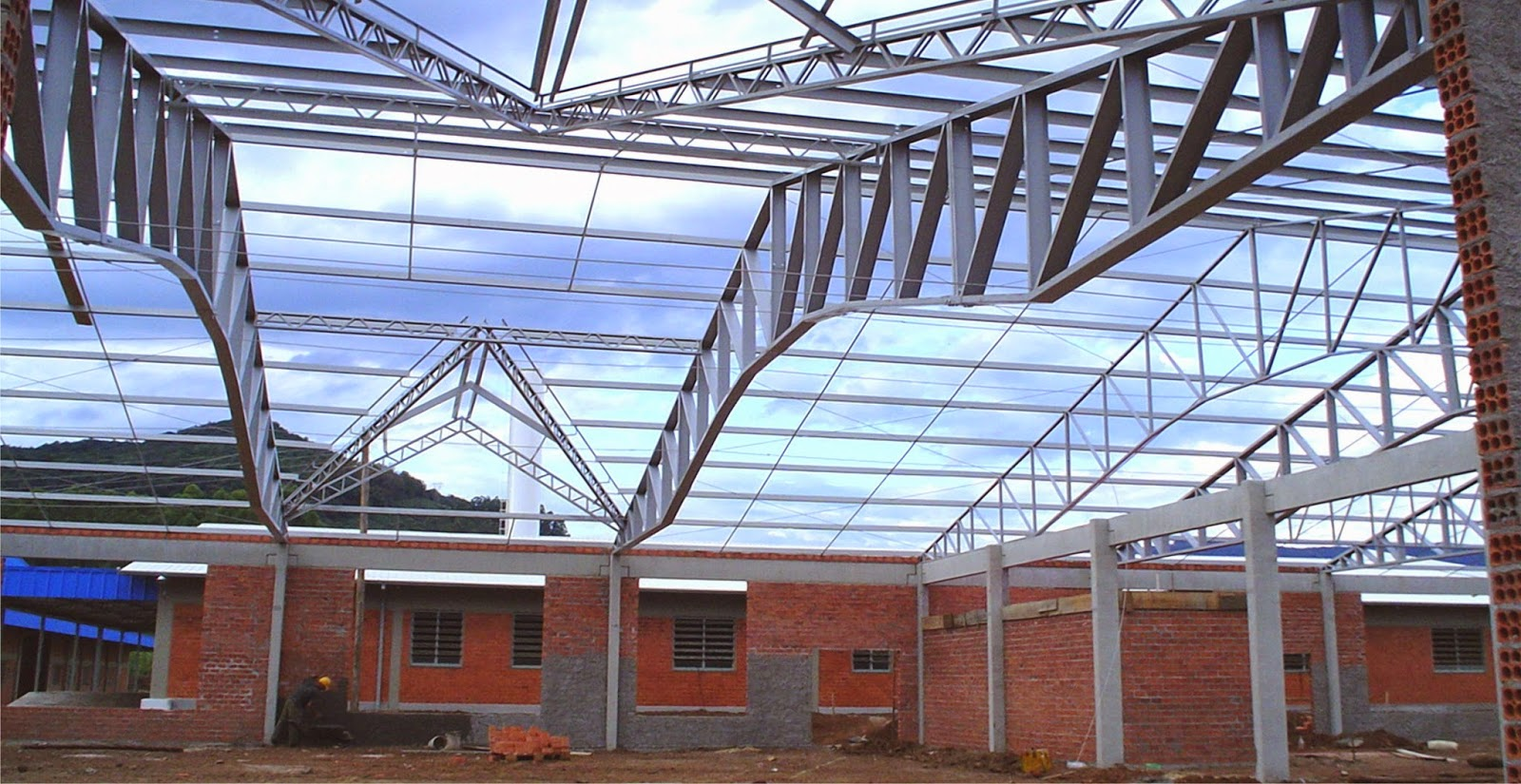

Calçados Henrich / Carrano

Participei do projeto e execução da estrutura metálica de várias edificações dentro da unidade fabril da Calçados Henrich, no município de Dois Irmãos/RS. Estruturas treliçadas em duas ou três águas.

Calçados Henrich - Refeitório: estrutura treliçada em três águas, com a presença de águas-furtadas para iluminação e ventilação naturais, vão livre principal de 29m e área total de 2.100m².



(English)

(Missao Evangelica Yaweh Shammah Chapel)

Technical responsible for the Steel Structure Design and it's Assembling for a Missao Evangelica Yaweh Shammah chapel, settled at a Lindolfo Collor town, Rio Grande do Sul state. From the beginning, the choice of stone coated metal tiles for the roof cladding and it's roof purlins spacing, same as specified for ceramic tiles, resulted in a level of detail a lot more accurate than usual. It was specified the profiles with best performance for each element of the roof structure, taking advantages of many strategies for deep webbed roof trusses, purlins, rafters and battens (all of these elements are steel profiles). It was specified also, fiberglass insulation blankets to give thermoacoustic insulation to the roof, and it was assembled at worksite. Total area: 155 sq.m.

(Beira Rio Shoes Factory)

Technical responsible for the Steel Structure Design and it's Assembling to a shoes factory's new plant for Calcados Beira Rio S.A., settled at Teutonia town, Rio Grande do Sul state. The work consists in a factory plant with a clear span of 45 meters and another annex buildings (Restrooms/ Dressing Rooms for the employees and Offices). The pillars and the beams were executed in Precast Concrete, however the roof structure was specified as a deep webbed steel structure.

It was studied the best steel structure typology to be designed, since the work demanded a large clean span and support of many other elements (ceiling, fire prevention facilities, electrical facilities, etc.).  The Factory plant's main structure (roof trusses) it was specified deep webbed trusses with two slopes composed by parallel chords. The roof cladding specified was Metallic Thermoacoustic sheets, composed by thermoacoustic insulation. Total area: 8,371 sq.m. (factory plant and all other buildings).

(Altero Metalworking)

Technical responsible for the Steel Structure Design and it's Assembling of a Metalworking plant expansion, Altero Metalworking, at Sapiranga town, Rio Grande do Sul state. The work was two adjacent plants. The design started from the beginning with deep webbed trusses (pillars and roof trusses), using cold formed steel profiles C-shaped. The roof structure was designed with two slopes, at each plant, supported by two pillars. Total area: 2,215 sq.m.

(Flat and Laminated Glass Factory plant)

Technical responsible for the Steel Structure Design and it's Assembling for a Flat and Laminated Glass Factory plant at Ararica town, Rio Grande do Sul state. The choice was for deep webbed pillars and roof trusses, and also a two sloped roof structure. The structure was calculated taking in consideration the dynamic, live and dead loads of an Overhead Crane. It was specified also the wall claddings with steel roof sheets and purlins, besides I designed an extra  natural ventilation system. Total area: 2,200 sq.m.

(Copelmi Mining Co.)

Technical Responsible for the Steel Structure Design and it's Assembling of a shed for a mining plant at Butia town, Rio Grande do Sul state. The choice was for deep webbed pillars and roof trusses, and also for a two sloped steel structure. Total area: 1,118 sq.m.

(Picada Cafe Pavilion)

Technical Responsible for the Steel Structure Design and it's Assembling of a Pavilion at Picada Cafe town, Rio Grande do Sul state. From the beginning the pavilion was specified entirely with steel structure. Pillars, roof structure and internal mezzanine was specified with cold formed steel profiles, studying with a lot of attention the interfaces with brickwork walls and openings. Total area: 544 sq.m.

(CR Die Mentz Distribution Center)

Technical Responsible for the Steel Structure Design and it's Assembling of a CR Die Mentz stores Distibution Center at Portao town, Rio Grande do Sul state. The work was designed as many adjacent plants. The specification started, since the beginning, with steel structure for the pillars and roof structure, and also partial wall cladding with roof metallic sheets. The choice was for main structure with deep webbed trusses (pillars and roof trusses) by specifying cold formed steel profiles C-shaped. The roof structure was designed with two slopes, at each plant, supported by two pillars. The wall cladding was specified taking in consideration the interfaces with the concrete blocks, because it was concrete blocks and roof metallic sheets + purlins at the same wall. Total area: 8,816 sq.m.

(Prat-K / Famastil Factory plant)

I collaborate in the Steel Structure Design and it's Assembling for a Factory expansion at Gramado town, Rio Grande do Sul state. The work was a two-sloped roof structure, with deep webbed pillars and roof trusses. The wall cladding was specified with purlins and roof metallic sheets at wall facades, besides I designed an extra natural ventilation system. Total area: 3,200 sq.m.

(Ipiranga Gas Station

        I collaborate in the Steel Structure Design and it's Assembling for an Ipiranga Gas Sation at Nova Petropolis town, Rio Grande do Sul state. The work is a structure divided in two parts, and between them a roof structure for polycarbonate sheets. Tubular pillars, deep webbed roof trusses and parapet walls.

(Zanon Transportation Co.)

I collaborate in a Steel Structure Design and it's Assembling for a Zanon Transportation Co. Logistics Center at Rio Grande city, Rio Grande do Sul state. The work is a two-sloped deep webbed roof structure. Pillars and beams were specified in Precast Concrete. Total area: 12,000 sq.m.

(Terra Ville Riding Club)

I collaborate in a Steel Structure Design and it's Assembling for a Terra Ville Riding Club roof structure at Porto Alegre city, capital of Rio Grande do Sul state. The work consists in a deep webbed roof structure with a 50.80m clear span and a ridge height of approximately 8 meters. The other building is an octogonal building for horses and other animals auctions. These structure has a unique design and brings to mind the circus coverings. Total area: 4,400 sq.m.

(Mitra Diocesana Caxias do Sul Chapel)

I collaborate in a Steel Structure Design and it's Assembling for a Mitra Diocesana Caxias do Sul Chapel at Caxias do Sul city, Rio grande do Sul state. The structural design is a vault shaped roof structure with a central openning in order to provide natural lighting at a higher level and allowing the openings installation. This central area has a structural element called Compression Ring that demanded a deep and accurate measuring and study from the worksite to the roof sheet assembling design.

(Utresa Recycling plant)

I collaborate in a Steel Structure Design and it's Assembling for a Utresa Recycling Shed at Estancia Velha town, Rio Grande do Sul state. The main structure was specified deep webbed strucutre (pillars and trusses) by specifying cold formed steel profiles C-shaped, and the clear span is 35m. Total area: 2,300 sq.m.

(Solid Waste Deposit)

I collaborate in a Steel Structure and it's Assembling for a roof structure of a Solid Waste Deposit at Novo Hamburgo city, Rio Grande do Sul state. The structure was composed by deep webbed arcs with a clear span of 42m, purlins and bracings. Total area: 4,200 sq.m.

(Lindolfo Collor Gymnasium)

I collaborate in a Steel Structure Design and it's Assembling for a roof strutucre of the Lindolfo Collor Gymnasium at Lindolfo Collor town, Rio Grande do Sul state. Deep webbed roof trusses in a two-slopped roof structure. Total area: 1,400 sq.m.

(Henrich / Carrano Shoes Factory)

I collaborate in a Steel Structure Design and it's Assembling of many buildings at Henrich / Carrano Shoes Factory plant at Dois Irmaos town, Rio Grande do Sul state. Deep webbed roof structures with two or three slopes.

Henrich Shoes Factory - Cafeteria: deep webbed roof structure with three slopes, with dormer windows in order to provide natural lighting and ventilation, main clear span of 29m and total area of 2,100 sq.m.
