Passo-a-Passo da Montagem de Light Steel Frame em obra (Step-by-Step of a Steel Frame Work site Assembling)

        Passo 01 : Gabarito
        (Step 01: Work site location)







         Gabarito de Obra
         (Work site location)

Passo 2: Primeiros painéis exteriores: primeiro canto.

(Step 02: First exterior panel, first corner)

Perfil Galv. C provisório para manter esquadro.

(Galv. C profile as temporary prop to help to maintain 90 degrees,horizontally,between two panels at a corner.)

Segundo Painel de canto.

(Second panel of the corner).

Ancoragens provisórias.

(Temporary anchorings).

Fundação: Radier de concreto.

(Foundation: Soil plate in concrete).

 Passo 03: Painéis perimetrais.
(Step 03: Exterior perimeter panels)





Painel pronto para ser montado.
(Panel ready to be assembled)

Passo 04: Painéis Internos.
(Step 04: Internal panels)





Painel interno.
(Internal Panel)

 Passo 05:Plaqueamento de OSB.
(Step 05: OSB boards fastening)

Painel Externo.
(External panel)

Painel Interno.
(Internal panel)

Chapa OSB para enrijecimento.
(OSB boards as stiffener)

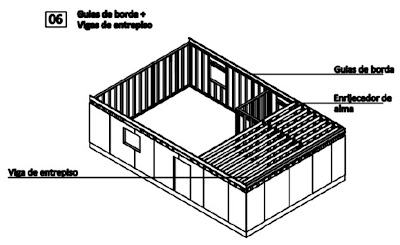

 Passo 06: Guias de borda + vigas de entrepiso.
(Step 06: Edges guides + floor joists)

Vigas de Entrepiso.
(Floor joists)
Guias de borda.
(Edges guides)
Enrijecedor de almas.
(Webs stiffener)

 Passo 07:Vigas de entrepiso + Enrijecedores de alma
(Step 07: Floor joists + Web stiffeners)

Vão de entrepiso.
(Floor opening or shaft)

 Passo 08: Placas OSB sobre vigas de entrepiso.
(Step 08: OSB boards fastening at floor joists)




Chapas OSB de enrijecimento.
(OSB boards as stiffeners)

 Passo 09: Placas OSB sobre vigas de entrepiso.
(Step 09: OSB boards fastened at floor joists)
Chapas OSB para enrijecimento.
(OSB boards as stiffeners)

Espaço para apoio do painel.
(Area to panel support)

 Passo 10: Painéis externos + painéis internos.
(Step 10: External panels + internal panels)

Painel externo sobre vigas de entrepiso.
(External panel supported by floor joists)

Painel interno sobre vigas de entrepiso.
(Internal panel supported by floor joists)

 Passo 11: Plaqueamento externo de OSB.
(Step 11: OSB boards fastening at exterior panels)





Chapa OSB de enrijecimento.
(OSB boards as stiffeners)

 Passo 12: Plaqueamento OSB externo.
(Step 12: OSB boards fastening at exterior panels)




Chapa OSB de enrijecimento.
(OSB boards as stiffeners)

 Passo 13: Tesouras treliçadas + Contraventos
(Step 13: Webbed roof trusses + Bracings)
Sentido de Montagem.
(Assembling order)

Tesouras treliçadas.
(Webbed roof trusses)
Contraventos longitudinais.
(Longitudinal Bracings)

 Passo 14: Tesouras treliçadas.
(Step 14: Webbed roof trusses)


Tesoura treliçada invertida.
(Reversed weebed roof truss)


Tesouras treliçadas.
(Webbed roof trusses)

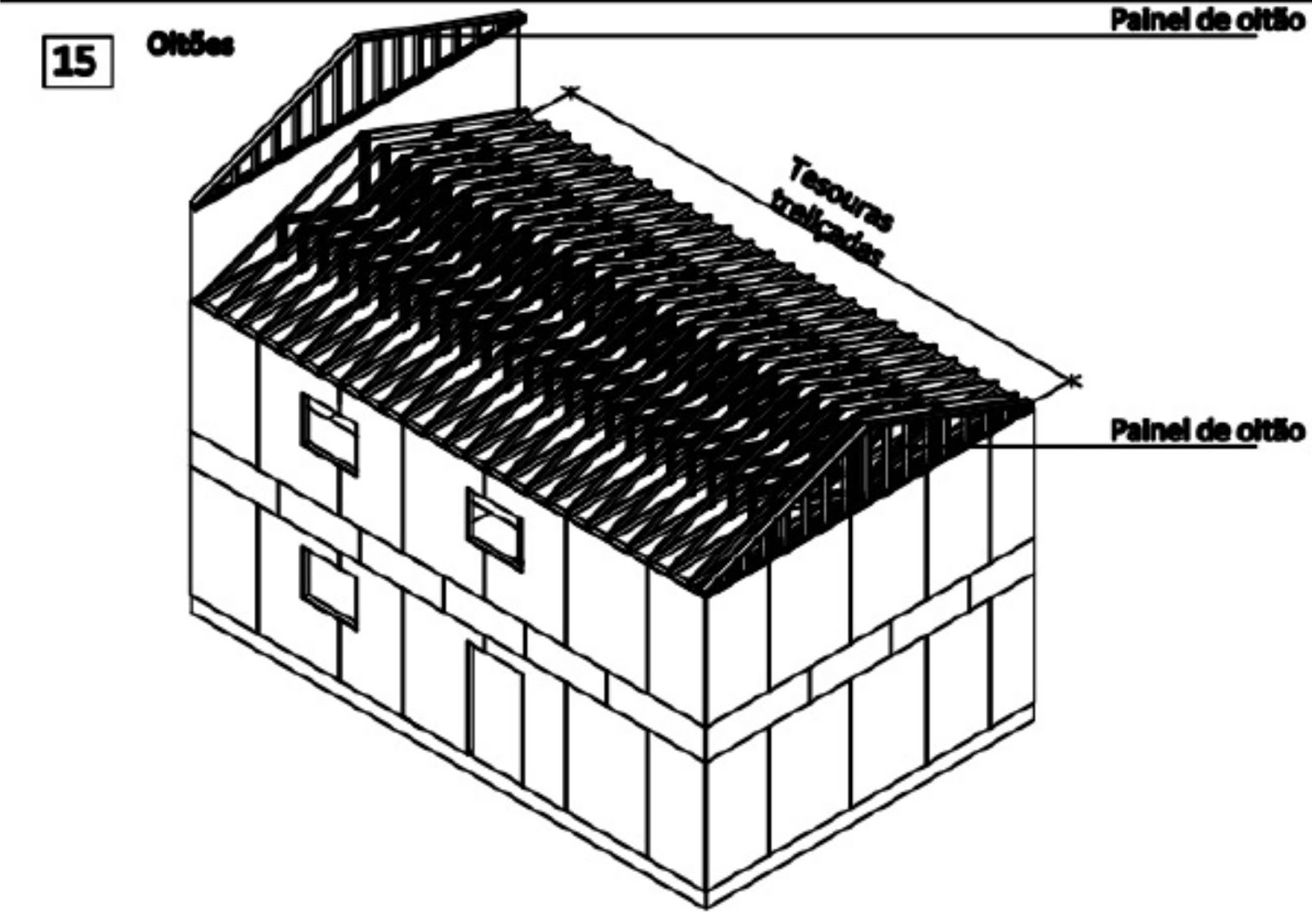

 Passo 15: Oitões.
(Setp 15: Shearing walls)

Painel de oitão.
(Shearing wall panel)

Tesouras treliçadas.
(Webbed roof trusses)

Painel de oitão.
(Shearing wall panel)

 Passo 16: Plaqueamento OSB de cobertura e oitões.
(Step 16: OSB boards fastening at roof and shearing walls)


Chapas OSB para enrijecimento.
(OSB boards as stiffeners)


Tesouras treliçadas.
(Webbed roof trusses)

Passo 17: Plaqueamento OSB de cobertura e oitões.
(Step 17: OSB boards fastening at roof and shearing walls)


Chapas OSB para enrijecimento.
(OSB boards as stiffeners)
